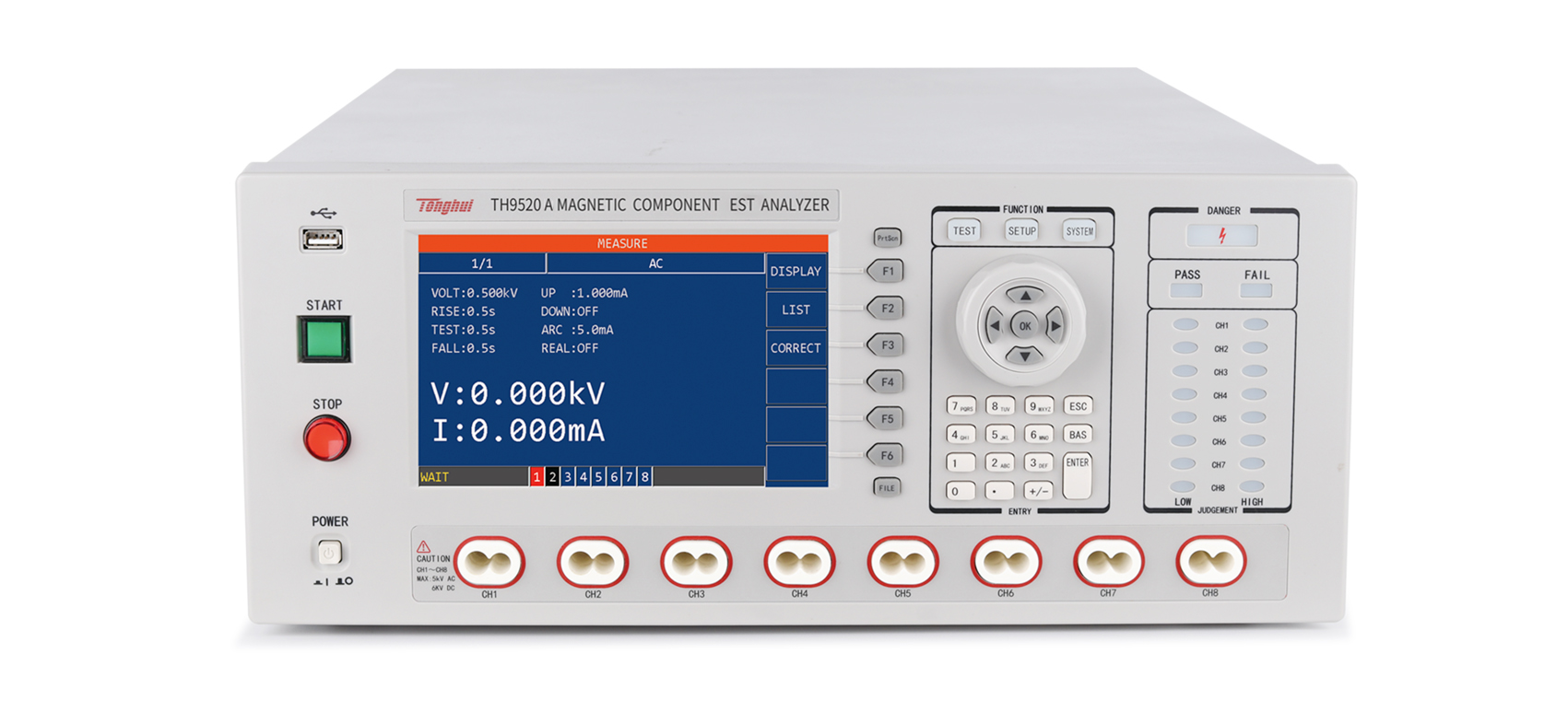

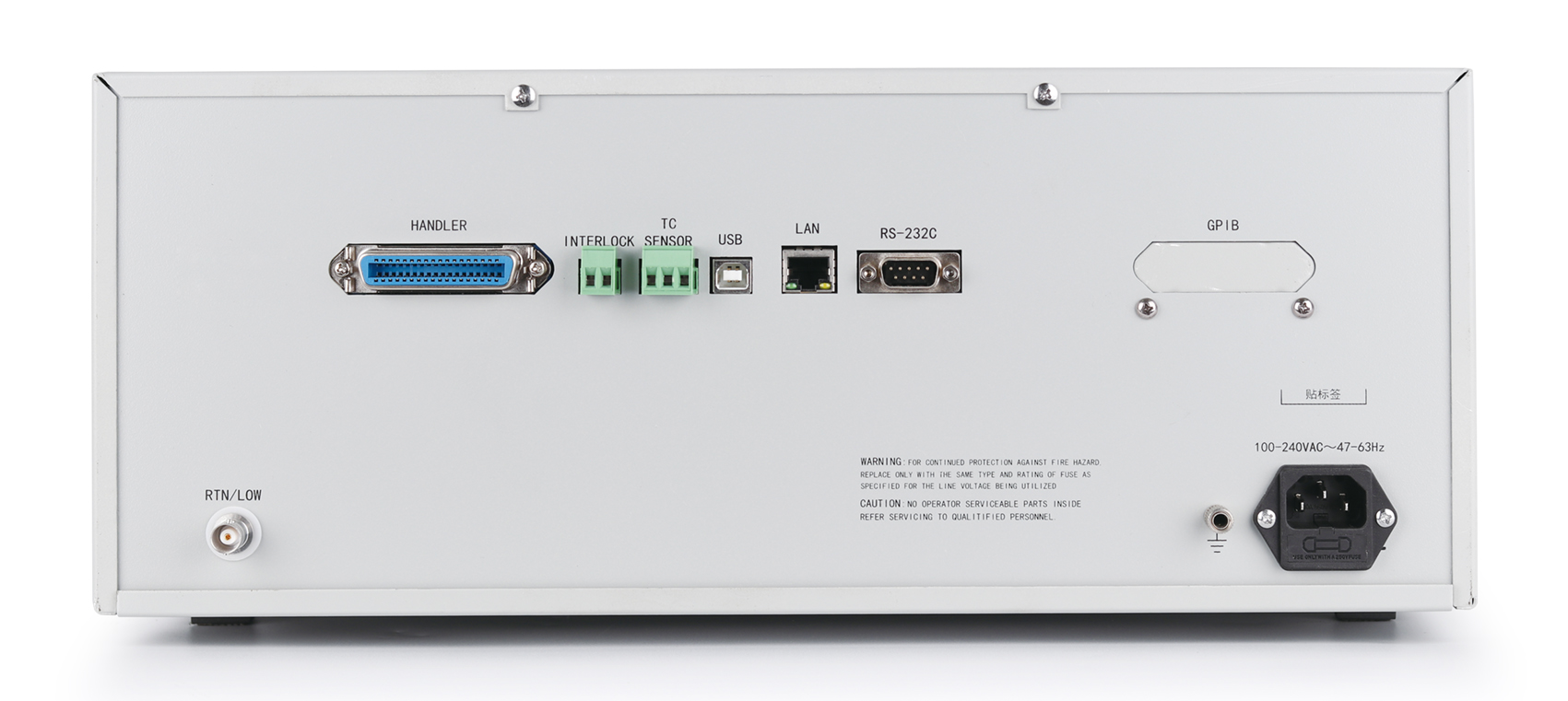

TH9520A 集成化磁性元件分析儀產品詳細規格
技術參數
產品型號
TH9520
TH9520A
通道數
8
耐壓測試
輸出電壓
AC
0.050 - 5.000kV，步進0.001kV，頻率50Hz/60Hz ±0.1%，正弦波形
DC
0.050 - 6.000kV，步進0.01kV
精度
±(1%設定值 + 0.1%滿量程)
調整率
≤(1%輸出 + 0.1%滿量程)額定功率
電流范圍
AC
電壓≤4.000kV：0.001mA - 120.0mA;
電壓＞4.000kV：0.001mA - 100.0mA.
0.001mA - 40.0mA
DC
0.1μA - 20.00mA
0.1μA - 10.00mA
精度
±(1%讀數 + 0.5%滿量程)
輸出功率
AC
500VA
200VA
DC
120VA
60VA
ARC電弧
AC
1.0mA - 20.0mA，0.1mA步進
DC
1.0mA - 10.0mA，0.1mA步進
絕緣電阻測試
輸出電壓
量程
0.050 - 5.000kV，步進0.01kV
0.050 - 1.000kV，步進0.01kV
精度
±(1%設定值 + 0.1%滿量程)
±(1%設定值 + 0.1%滿量程)
電阻測試范圍
0.100MΩ - 50.00GΩ 分辨率：0.1MΩ
0.100MΩ - 10.00GΩ 分辨率：0.1MΩ
測量精度
≥500V
1.000MΩ - 1.000GΩ，±(3%讀數+5個字)
1.000GΩ - 10.00GΩ，±(7%讀數+5個字)
10.00GΩ - 50.00GΩ，±(10%讀數+5個字)
< 500V
0.100MΩ - 1.000GΩ，±(7%讀數+5個字)
1.000GΩ - 50.00GΩ，僅供參考無精度要求
時間設定
上升時間
OFF，0.1s - 999.9s，步進0.1s
測試時間
0.7s - 999.9s，步進0.1s
下降時間
OFF，0.1s - 999.9s，步進0.1s
等待時間
OFF，0.1s - 999.9s，步進0.1s
匝間絕緣測試
輸出脈沖電壓
0.1kV - 6.000kV，0.01kV步進，±5%設置值±15V
0.1kV - 3.000kV，0.01kV步進，±5%設置值±15V
電感量測試范圍
≥10μH
脈沖能量
0.36焦耳
波形采樣
采樣率：12bit，采樣速度：200MHz，8級可調，存儲深度：12k Byte，樣本平均：1 - 32
施加脈沖數
到32個
判定方法
面積比較，面積差比較，電暈放電，相位差比較
OSC開短路偵測功能
溫度補償功能
可選Pt500A,溫度補償，溫度轉換
直流低電阻測試/△與Y型電阻測試 測試信號
100 mΩ 1A，1Ω 0.5A，其他 ≤3V
測試范圍
0.01mΩ - 1.2MΩ
電阻
量程
0.01mΩ - 120.00mΩ
0.1mΩ - 1200.0mΩ
0.001Ω - 12.000Ω
0.01Ω - 120.00kΩ
0.1kΩ - 1200.0kΩ
精度
±(0.5%讀數+0.04%滿量程)
±(0.3%讀數+0.03%滿量程)
±(0.2%讀數+0.03%滿量程)
±(0.1%讀數+0.03%滿量程)
±(0.2%讀數+0.03%滿量程)
電感測試
標配
選配
測試參數
Ls， Lp，Rs，Rp，Q
測量準確度
0.5%
測試頻率
100Hz，120Hz，1kHz， 10kHz， 100kHz
測試信號電平
1.0Vrms，10%精度
