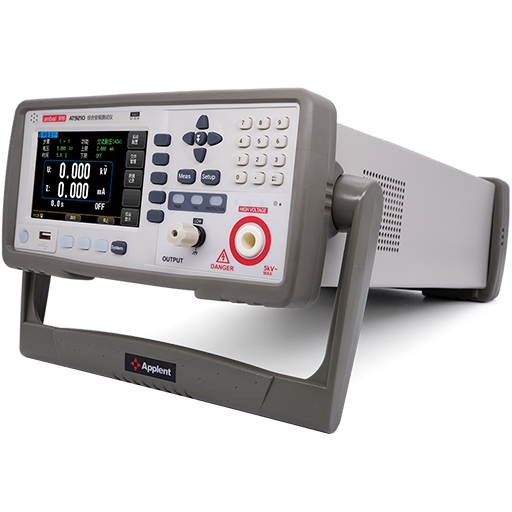

AT9220綜合安規測試儀產品詳細規格
特征
AT9220可以提供 5kVAC/20mA耐壓、6kVDC/10mA耐壓、絕緣電阻測試。
可控正弦發生器：在交流輸出時可以設定工作在 50或 60Hz，不再受線電壓限制；
線性功放：電壓波形的失真度小，控制簡單可靠性高。
輸出電壓閉環控制：保證負載調整率很小，測試數據可靠。
可以獨立的進行交流耐壓測試、直流耐壓測試、絕緣電阻測試，而且可以通過測
試方案的項目設定，進行多項目順序測試。
規格
| 測試功能 | 交流耐壓、直流耐壓、絕緣電阻 |

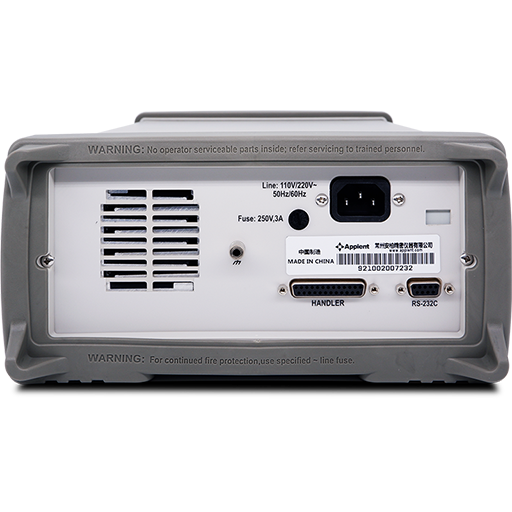

| 接口 | RS232/Handler |
| 電弧偵測 | 9級（AC/DC) |
| 其它功能 | 列表設置 放電功能 5寸真彩LCD+觸摸屏 |
| 交流耐壓 | |
| 額定輸出 | AC 5.000kV/20mA |
| 輸出電壓 | 0.050kV-5.000KV AC 分辨率：1V |
| 電壓準確度 | 2% of reading + 5 digits |
| 電壓調整率 | 2% of reading +5V (從空載到滿載) |
| 輸出頻率 | 50Hz或60Hz可選 |
| 測量電流 | 0.001mA-20.00mA 分辨率：0.001 / 0.01 |
| 電流準確度 | 2%× 讀數 + 5 個字 |
| 電壓上升時間 | 0.1s-999.9s |
| 測試時間 | 0.2s-999.9s |
| 電壓下降時間 | 0.1s-999.9s |
| 直流耐壓 | |
| 額定輸出 | DC 6kV/10mA |
| 輸出電壓 | 0.050kV-6.000kV DC 分辨率：1V |
| 電壓準確度 | 2% of reading + 5 digits |
| 電壓調整率 | 2% of reading +5V |
| 電流測量 | 0.1μA-10.000mA |
| 電流準確度 | 2% of reading +5 digits |
| 電壓上升時間 | 0.1s-999.9s |
| 測試時間 | 0.2s-999.9s |
| 電壓下降時間 | 0.1s-999.9s |
| 絕緣電阻 | |
| 額定輸出 | DC 1kV/10GΩ |
| 輸出電壓 | 0.050kV-1.000kV DC 分辨率：1V |
| 電壓準確度 | 1% of reading + 2 digits |
| 測量范圍 | 0.1MΩ-10GΩ |
| 電阻準確度 | <500V： 0.1MΩ-1GΩ， Accuracy：±(10% of reading +5 digits ) 1GΩ-10GΩ , 僅供參考 ≥ 500V： 1MΩ-1GΩ， Accuracy：±（5% of reading +5 digits） 1GΩ-10GΩ， Accuracy：±（10% of reading +5 digits） |
| 測試時間 | 0.2s-999.9s |
| 電源要求 | 198V ~ 242V 50/60Hz 400VA |
| 尺寸與重量 | 270mm( 寬 )x130mm( 高 )x450mm ( 深 ) 10kg |
| 附件 | ATL900E耐壓測試線 ,ATL108 通訊線 ,ATL900E-1 高壓測試棒 |
