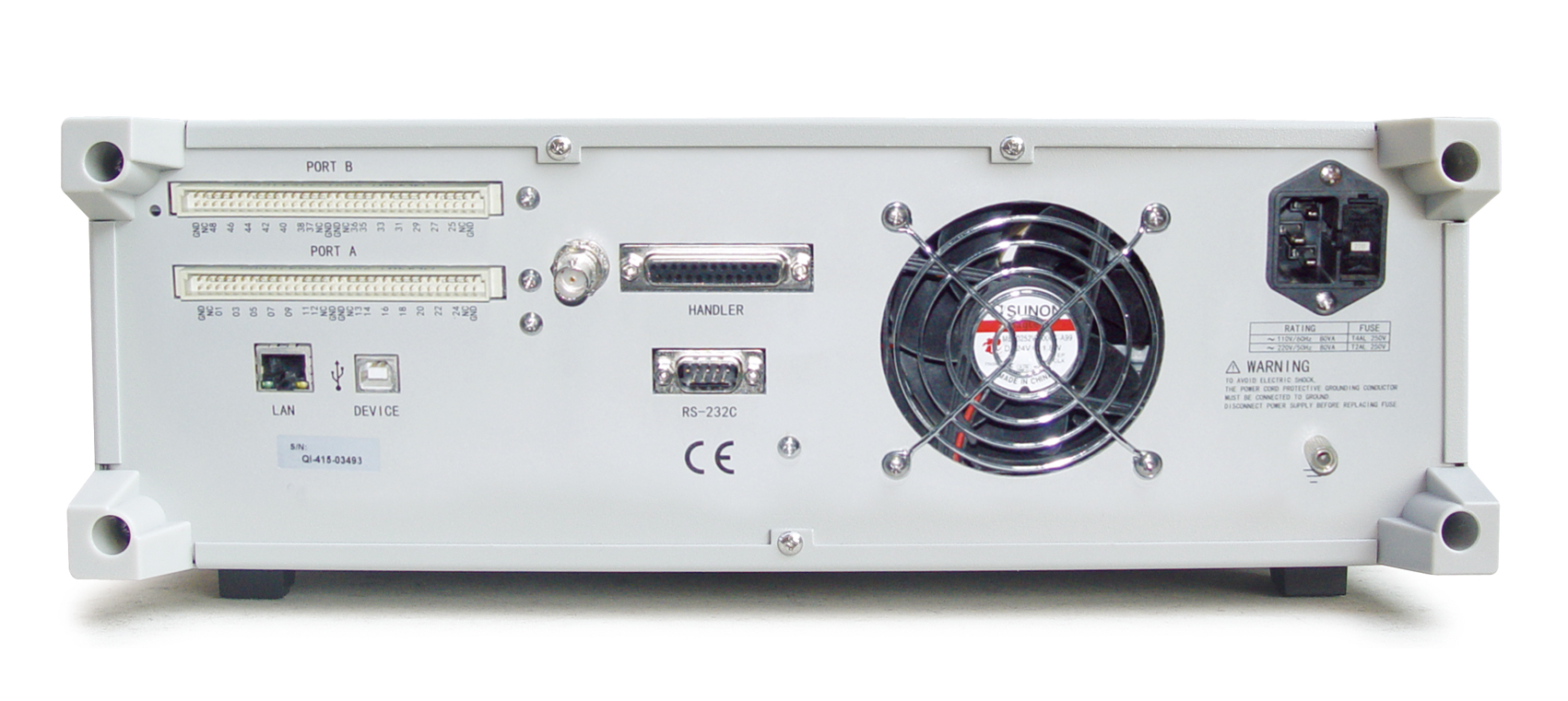

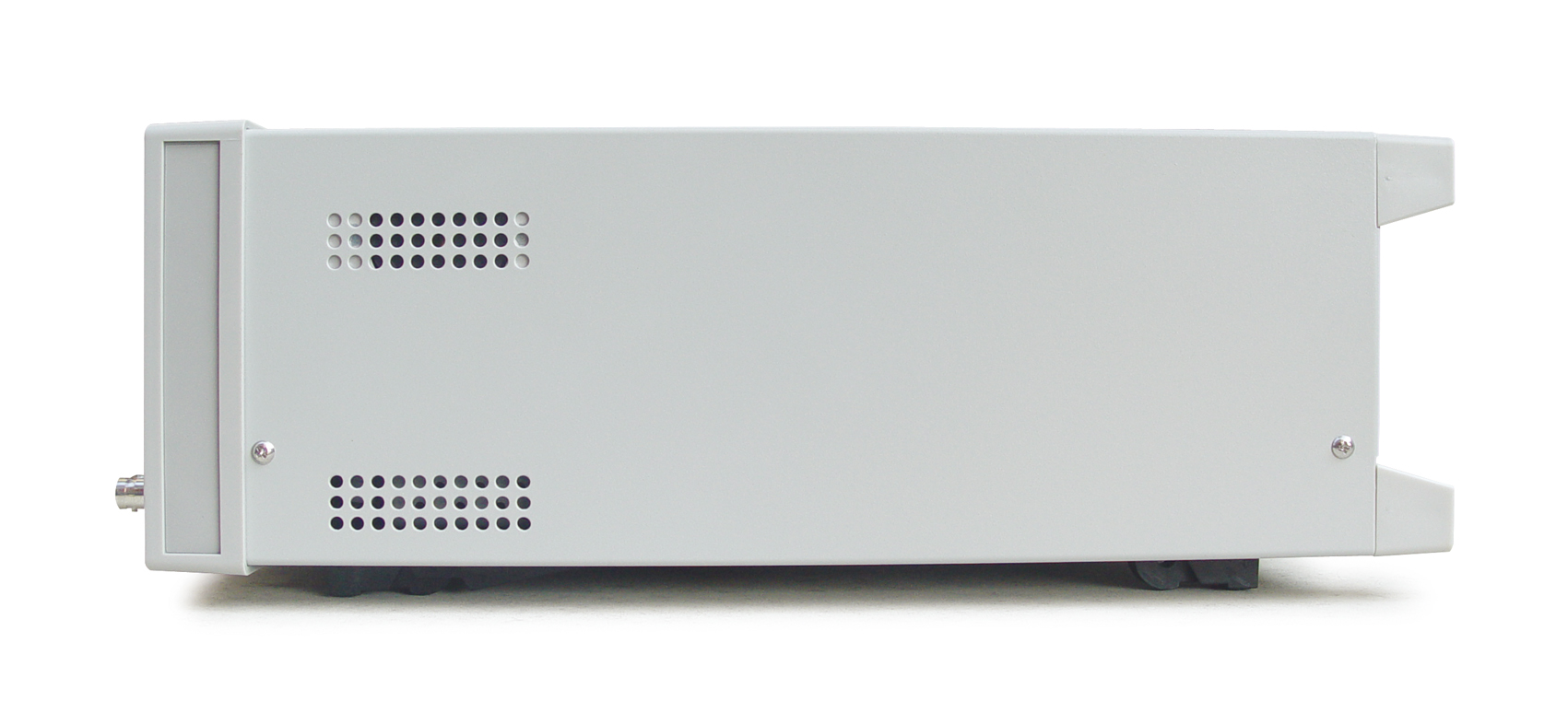

圖片僅供參考,產品以實物為準
TH2829AX-48 自動變壓器測試系統產品詳細規格
技術參數
產品型號
TH2829LX
TH2829AX
TH2829AX-24
TH2829AX-48
TH2829NX
TH2829BX
TH2829CX
測試腳位（PIN）
20
20
24
48
72/96/120/144/168/192
20
20
測試頻率
20Hz—200kHz
20Hz—500kHz
20Hz—1MHz
顯示
7英寸 TFT LCD顯示器800×RGB×600
LCR功能
可聯系業務員選購開通
變壓器測試參數
圈數比
圈數
相位
電感
電容
漏感
品質因數
交流電阻
直流電阻
平衡
引腳短路
二極管正反向
Turn Ratio
Turns
Phase
L
C
Lk
Q
ACR
DCR
Balance
Pin Short
Diode P/N
LCR測試參數
|Z|, |Y|,C,L,X,B,R,G,D,Q,θ,DCR,Turn-Ratio,Phase,Lk
基本測量準確度
LCRZ
0.05%
DCR、圈數比
0.1%
信號源輸出阻抗
10Ω、30Ω、50Ω、100Ω
測試速度 (ms/次)
13ms,90ms，370ms
AC信號電平
5mVrms— 2Vrms(變壓器測試，可定制到10Vrms)，5mVrms— 10Vrms（LCR功能）；50μArms— 100mArms
DC偏置電壓源
------
0V— ±10V；0mA— ±100mA
DC偏置電流源
0 - ±1A選件（選件TH2901），0 -±2A（選件TH2902）
DC恒定電流源
0mA— ±120mA用于二極管正向特性測試
二極管測試
正向測試電壓
0—9.9999V
反向測試電流
0—99.999mA
比較器
10檔分選,PASS/FAIL指示,檔計數功能
存儲
內部：100組設定文件保存；U盤：500組設定文件、CSV格式測試數據、GIF格式圖像
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 兩端測試線 | TH26004B | ||||
| 腳踏啟動開關 | TH2829AX-001 | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011AS | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
