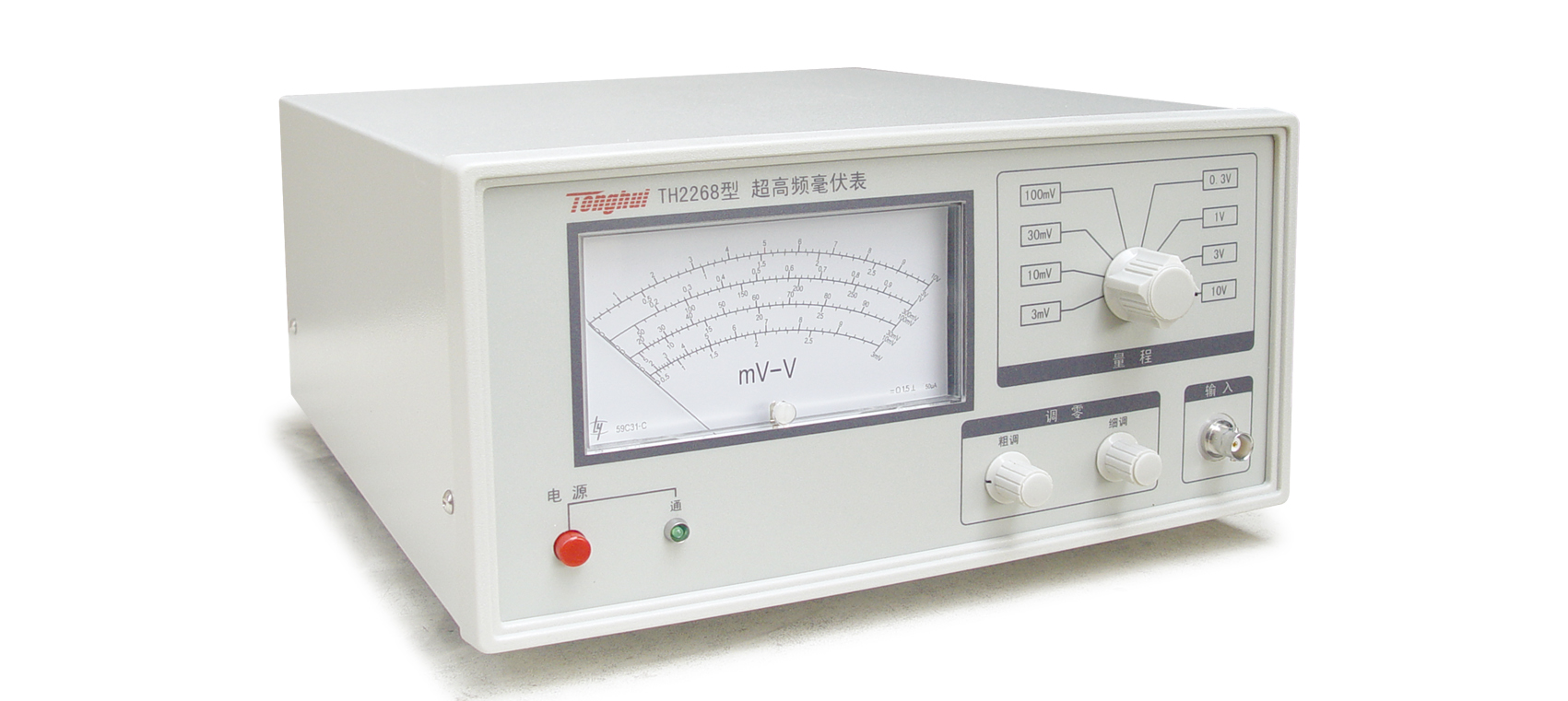

同惠TH2268 高頻數字毫伏表產品詳細規格
性能特點
頻率范圍: 1kHz- 1200MHz
測試電壓范圍: 1mV-10V
操作簡便
頻率響應好，駐波系數(VSWR) 小
■ TH2268高頻毫伏表主要用于工廠、、學校、科研實驗室測量1kHz-1200MHz頻率范圍的正弦波有效值電壓。儀器采用檢波放大電路，具有良好的高頻特性，它解決了從低頻到高頻電壓的過渡測量。
|
型號 |
TH2268 |
|
測量電壓和功率電平，量程范圍 |
3mV,10mV,30mV,100mV,300mV, 1V,3V,10V 8個量程 |
|
頻率帶寬 |
1KHz-1200MHz |
|
基本準確度 |
≤滿刻度的±2% |
|
顯示方式 |
大表頭指示 |
|
輸入阻抗 |
高阻抗探頭≥100KΩ;能插入50Ω同軸三通測量高頻電壓 |
|
過載電壓 |
AC≤15Vrms, DC≤50V |
|
頻率響應誤差 |
1kHz-500MHz ≤±4-8% |
|
500MHz-800MHz≤±10% |
|
|
800MHz-1200MHz≤±15% |
|
|
電壓駐波系數 |
300MHz以下≤1.15 |
|
800MHz以下≤1.3 |
|
|
1000MHz以下≤1.35 |
