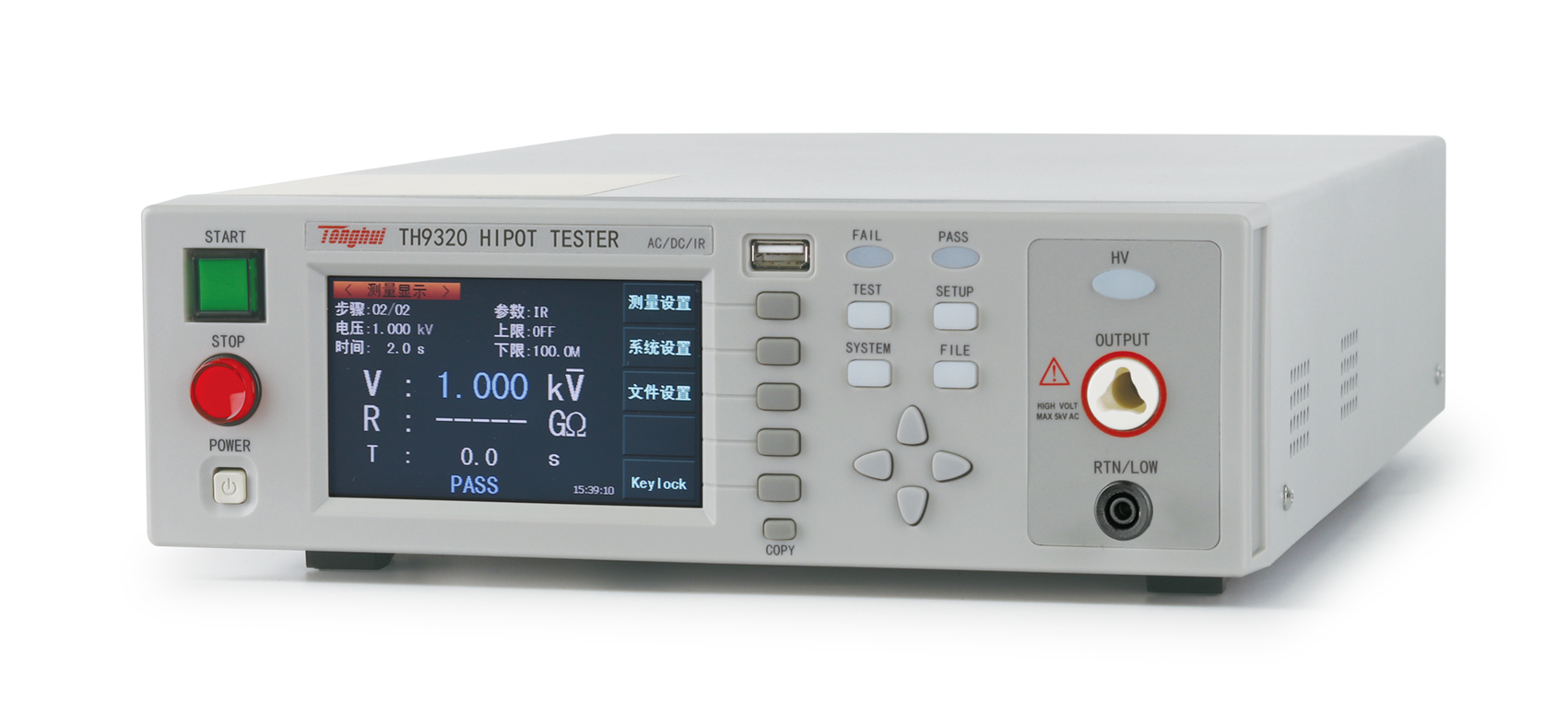

同惠TH9320 程控交直流耐壓絕緣測試儀產品詳細規格
性能特點
耐壓測試: AC: 5kV/0-20mA
DC: 6kv /0-10mA
絕緣電阻測試: 0. 1MS- 10. 0GQ
■
單通道測試
■
快速放電和電弧偵測功能
■
可存儲20個測試步驟，4種測試模式可任意組合
999.9秒內任意設定的電壓上升時間，測試時間
針對絕緣電阻有可隨意設定測試等待時間
■
480 X 272點，TFT-LCD顯示.
全新的面板和簡潔的界面操作設計
可通過盤升級儀器工作程序
鎖鍵盤功能
PLC接口
耐壓測試: AC: 5kV/0-20mA
DC: 6kv /0-10mA
絕緣電阻測試: 0. 1MS- 10. 0GQ
■
單通道測試
■
快速放電和電弧偵測功能
■
可存儲20個測試步驟，4種測試模式可任意組合
999.9秒內任意設定的電壓上升時間，測試時間
針對絕緣電阻有可隨意設定測試等待時間
■
480 X 272點，TFT-LCD顯示.
全新的面板和簡潔的界面操作設計
可通過盤升級儀器工作程序
鎖鍵盤功能
PLC接口
簡介
■ TH9320交直流耐壓絕緣測試儀是一款小功率經濟型智能安規測試儀器。體積小、重量輕、外形美觀、操作簡便。TH9320產品可廣泛應用于家用電器、變壓器、電氣設備、元器件的安全性能檢查。
應用
■ 自動化測試系統
■ 家用電器
■ 變壓器、電機
■ 電氣設備
■ 電熱器具
■ 照明行業
■ 新能源汽車
■ 電子元器件
■ 醫療設備
技術參數
| 型 號 | TH9320 | |
| 耐壓測試 |
|
|
| 輸出電壓 | AC | 0.05— 5.00kV±(2%讀數+5個字)，頻率50Hz、60Hz可面板選擇 |
| DC | 0.05— 6.00kV±(2%讀數+5個字) | |
| 電壓調整率 | ≤(1%- 5V)（額定功率） | |
| 電流測試范圍 | AC | 0.000mA - 20.00mA ±(2%讀數+2個字) |
| DC | 0uA - 10.00mA ±(2%讀數+2個字) | |
| 快速放電功能 | 測試結束后自動放電（DCW） | |
| 絕緣電阻測試 |
|
|
| 輸出電壓 | 0.10kV-1.00kV±(2%讀數+2V) | |
| 電阻測試范圍 | 0.1MΩ-10.0GΩ | |
| 電阻測試精度 | 500V-1000V | 1MΩ-1000MΩ ±(5%讀數+2個字) 1000MΩ-9999MΩ ±(10%讀數+2個字) |
| 100V-500V | 1MΩ-1000MΩ ±(10%讀數+2個字) | |
| 放電功能 | 測試結束后自動放電 | |
| 電弧偵測 |
|
|
| 測量范圍 | AC | 1- 9級 （出廠默認值為5）（對應電流 20mA、18mA、16mA、14mA、12mA、10mA、7.7mA、5.5mA、2.8mA） |
| DC | 1- 9級 | |
| 一般參數 |
|
|
| 存儲器 | 20個測試文件,每個文件可存儲20個測試步驟 | |
| 電壓上升時間 | 0.1s - 999.9s | |
| 測試時間設定(AC/DC) | 0.2s - 999.9s | |
| 電壓下降時間 | 0.1s - 999.9s | |
| 等待時間(IR) | 0.2s - 999.9s | |
| 時間精度 | ±(1%+0.1s) | |
| 接口 |
|
|
| 標配 | HANDLER，RS232，USBDRV（電腦接口），USBHOST(系統升級接口) | |
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 高壓測試電纜(紅色) | TH90003R | ||||
| 高壓測試線 | TH90003C | ||||
