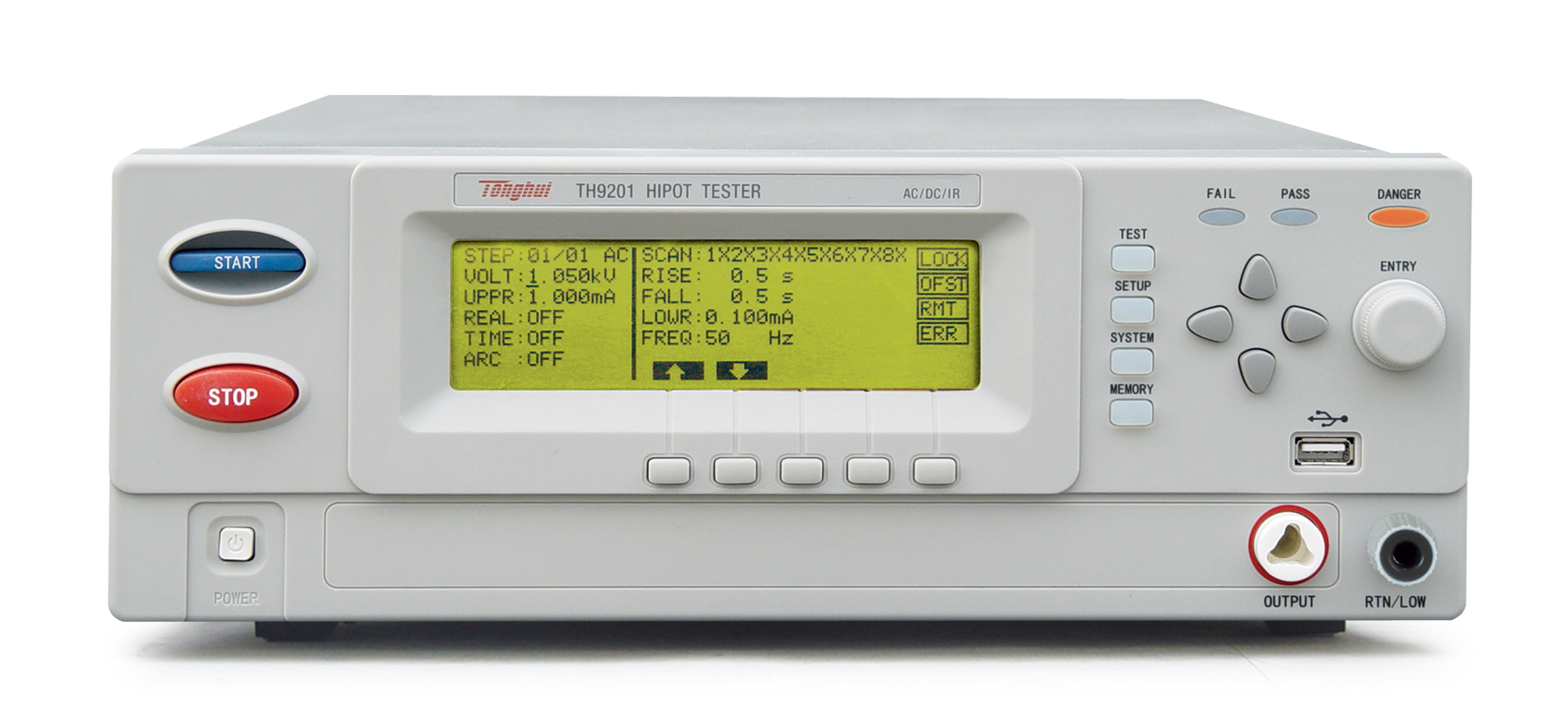

圖片僅供參考,產品以實物為準
同惠TH9201 程控交直流耐壓絕緣測試儀產品詳細規格
單通道測試
耐壓測試: AC: 5kV/0. 001 mA- 30mA
DC: 6kV/0.1 μ A- 10mA
絕緣電阻測試: 0. 1MS2-50GS
快速放電和電弧偵測功能
人體保護功能
任意設定電壓上升時間,測試時間電壓下降時間
針對不同特性的負載直流耐壓電流判斷等待時間
電流底數清零功能
每組可存儲100個測試步驟，可以有50個組，但是總測試步驟
限制在500
240 X64點陣圖形LCD顯示.
全新的操作界面和人性化的面板設計
豐富的接口Handler, RS232C、SCAN、 GPIE接口(選件)
可通過RS232C自動升級儀器工作程序
■ TH9201交直流耐壓絕緣測試儀是一種為客戶精巧設計的電氣安規測試儀器。精簡和緊湊的結構、成熟的技術。全新的結構和操作界面使操作和使用都更簡便。包含更多實用的功能。TH9201產品可廣泛應用于變壓器、設備、元器件特別是繞線元件的安全檢查。
■ 自動化測試系統
■ 家用電器
■ 變壓器、電機
■ 電氣設備
■ 電熱器具
■ 照明行業
■ 新能源汽車
■ 電子元器件
■ 醫療設備
|
型號 |
TH9201 |
TH9201S |
TH9201B |
|
|
八路矩陣掃描器 |
------ |
有 |
------ |
|
|
耐壓測試 |
|
|||
|
輸出電壓 |
AC |
0.05kV - 5.00kV ±2%（50、60Hz可選） |
||
|
DC |
0.05kV - 6.00kV ±2% |
|||
|
電流測試范圍 |
AC |
0.001mA - 30mA |
0.001mA - 20mA |
|
|
DC |
0.1μA - 10mA |
0.1μA - 5mA |
||
|
測試精度 |
±（1%讀數+5個字） |
|||
|
放電功能 |
測試結束后自動放電（DCW） |
|||
|
絕緣電阻測試 |
|
|||
|
輸出電壓 |
0.05kV - 1.00kV ±2% |
|||
|
電阻測試范圍 |
0.1MΩ - 50GΩ，(電流范圍在10nA-10mA) |
|||
|
電阻測試精度 |
0.1MΩ - 300MΩ ±5% 300MΩ - 3GΩ ±10% 3GΩ - 50GΩ ±20% |
|||
|
放電功能 |
測試結束后自動放電 |
|||
|
電弧偵測 |
|
|||
|
測量范圍 |
AC |
1mA - 15mA |
||
|
DC |
1mA - 10mA |
|||
|
一般參數 |
|
|||
|
電壓上升時間 |
0.1s - 999s |
|||
|
電壓跌落時間 |
0.1s - 999s |
|||
|
電壓等待時間 |
0.1s - 99.9s(僅直流） |
|||
|
接口 |
RS232，USB，HANDLER，REMOTE I/O ，SCAN，GPIB(選件) |
|||
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 高壓測試棒 | TH90004 | ||||
| 高壓測試電纜(黑色) | TH90003B | ||||
| 高壓測試電纜(紅色) | TH90003R | ||||
