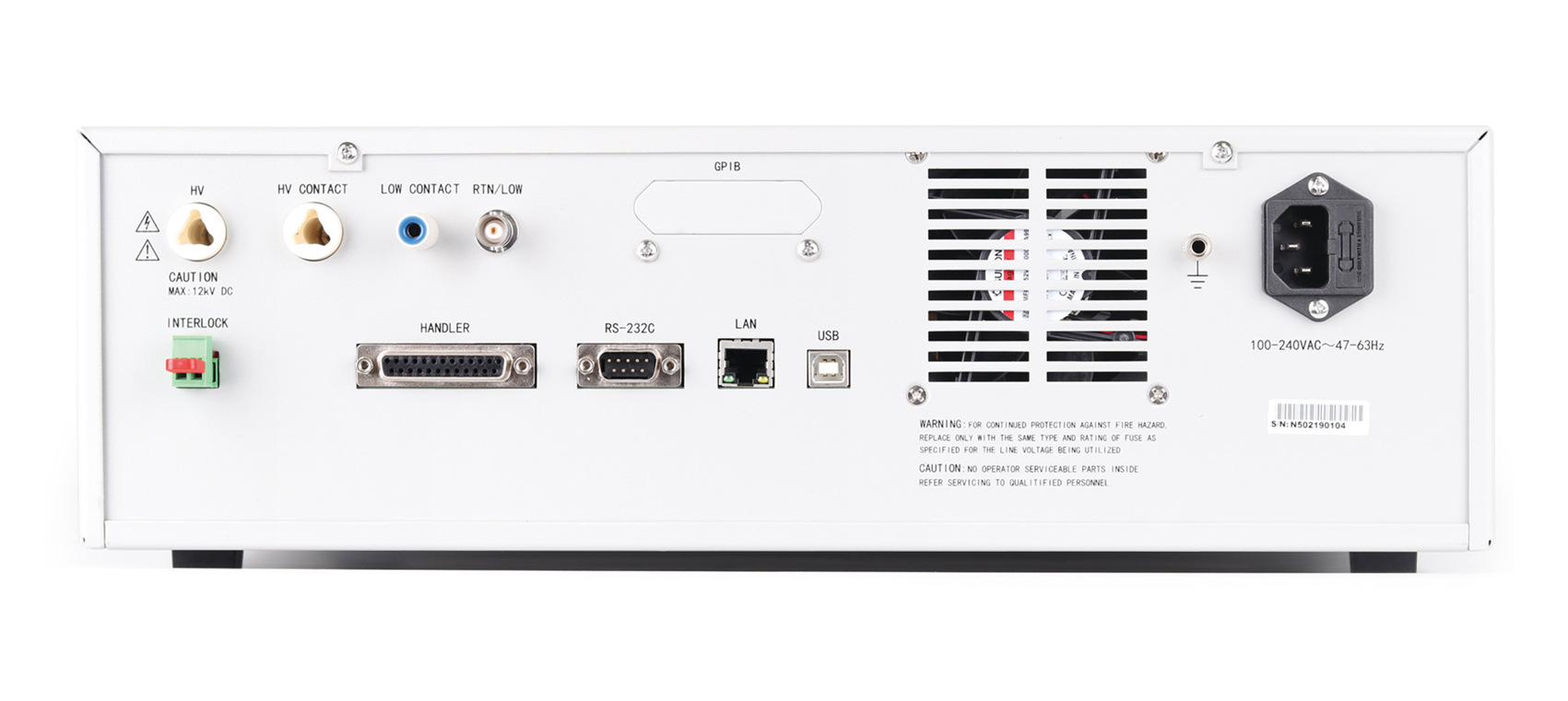

圖片僅供參考,產品以實物為準
同惠TH9201S 程控交直流耐壓絕緣測試儀產品詳細規格
■
八通道矩陣掃描
■
耐壓測試: AC: 5kV/0. 001mA- 30mA
DC: 6kV/0. 1 μ A- 10mA
絕緣電阻測試: 0. 1MS2-50GS2
■
快速放電和電弧偵測功能
■
人體保護功能
任意設定電壓上升時間，測試時間，電壓下降時間
針對不同特性的負載,直流耐壓電流判斷等待時間
■
電流底數清零功能
每組可存儲100個測試步驟，可以有50個組，但是總測試步驟
限制在500
240 X 64點陣圖形LCD顯示
■
全新的操作界面和人性化的面板設計
■
豐富的接口Handler, RS232C、SCAN、 GPIE接口(選件)
可通過RS232C自動升級儀器工作程序
■ TH9201S八通道交直流耐壓絕緣測試儀是一種為客戶精巧設計的電氣安規測試儀器。精簡和緊湊的結構、成熟的技術。全新的結構和操作界面使操作和使用都更簡便。包含更多實用的功能。TH9201S產品可廣泛應用于變壓器、設備、元器件特別是繞線元件的安全檢查。
■ 自動化測試系統
■ 家用電器
■ 變壓器、電機
■ 電氣設備
■ 電熱器具
■ 照明行業
■ 新能源汽車
■ 電子元器件
■ 醫療設備
|
型號 |
TH9201 |
TH9201S |
TH9201B |
|
|
八路矩陣掃描器 |
------ |
有 |
------ |
|
|
耐壓測試 |
|
|||
|
輸出電壓 |
AC |
0.05kV - 5.00kV ±2%（50、60Hz可選） |
||
|
DC |
0.05kV - 6.00kV ±2% |
|||
|
電流測試范圍 |
AC |
0.001mA - 30mA |
0.001mA - 20mA |
|
|
DC |
0.1μA - 10mA |
0.1μA - 5mA |
||
|
測試精度 |
±（1%讀數+5個字） |
|||
|
放電功能 |
測試結束后自動放電（DCW） |
|||
|
絕緣電阻測試 |
|
|||
|
輸出電壓 |
0.05kV - 1.00kV ±2% |
|||
|
電阻測試范圍 |
0.1MΩ - 50GΩ，(電流范圍在10nA-10mA) |
|||
|
電阻測試精度 |
0.1MΩ - 300MΩ ±5% 300MΩ - 3GΩ ±10% 3GΩ - 50GΩ ±20% |
|||
|
放電功能 |
測試結束后自動放電 |
|||
|
電弧偵測 |
|
|||
|
測量范圍 |
AC |
1mA - 15mA |
||
|
DC |
1mA - 10mA |
|||
|
一般參數 |
|
|||
|
電壓上升時間 |
0.1s - 999s |
|||
|
電壓跌落時間 |
0.1s - 999s |
|||
|
電壓等待時間 |
0.1s - 99.9s(僅直流） |
|||
|
接口 |
RS232，USB，HANDLER，REMOTE I/O ，SCAN，GPIB(選件) |
|||
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 高壓測試棒 | TH90004 | ||||
| 高壓測試電纜(黑色) | TH90003B | ||||
| 高壓測試電纜(紅色) | TH90003R | ||||
