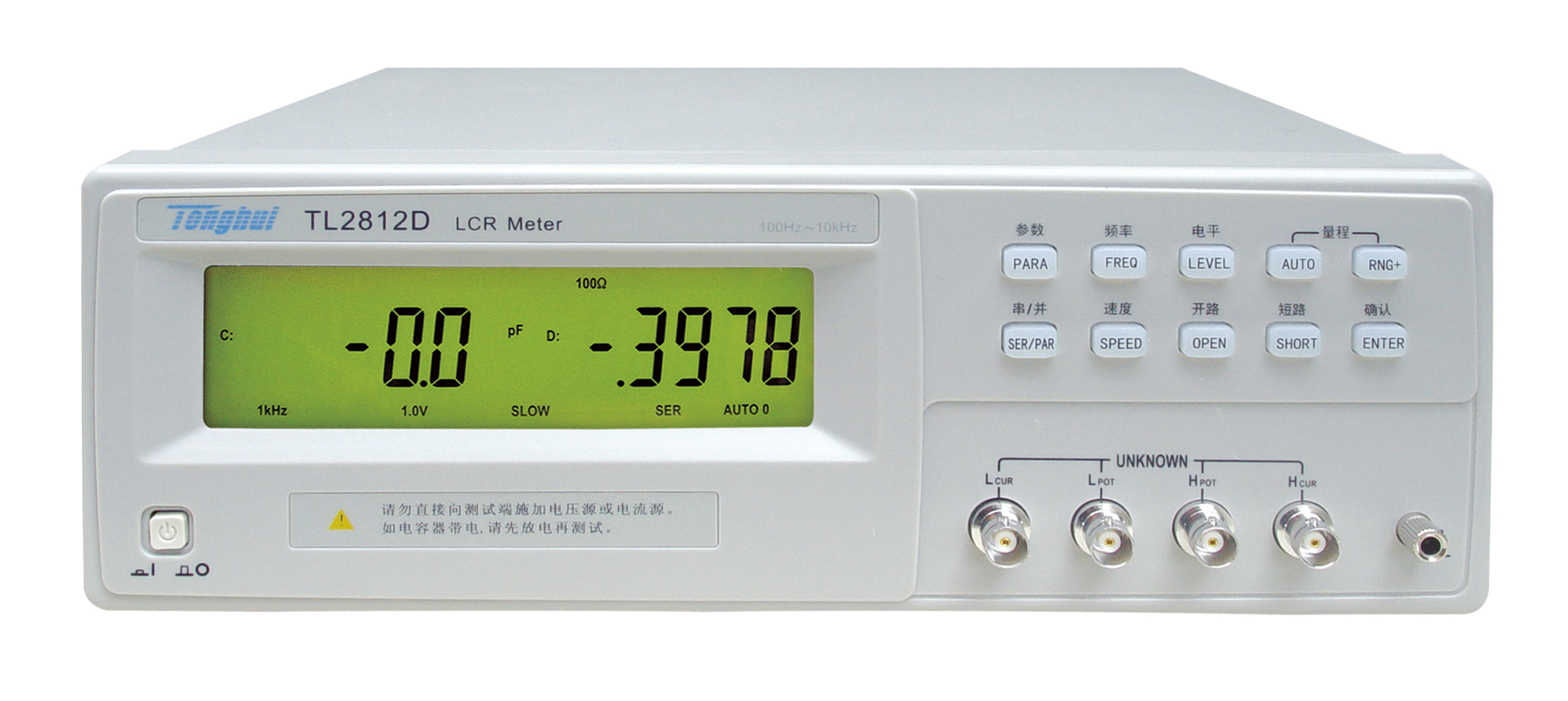

同惠TL2812D LCR數字電橋
同惠TL2812D LCR數字電橋
TL2812D
￥3,380.00
同惠TL2812D LCR數字電橋產品詳細規格
100Hz，120Hz， 1kHz, 10kHz 4個頻率
基本精度: 0.25%
測試速度:快83ms .
輸出阻抗10052
采用SMT表面貼裝I藝
簡便操作與強大功能的合理結合
讀數穩定性好
4檔量程選擇
高的數字電橋
■ TL2812D型LCR數字電橋是本公司研制的低頻元件測量的換代產品， 其中應用多項元件測量的技術，大字符LCD顯示，采用SMT貼片工藝，操作方便，外形美觀。可滿足生產線質量保證、進貨檢驗及自動化生產的需要。TL2812D為常州同惠推出的一款LCR數字電橋，可替代TH2811D，在夾具方面采用了TH26004s-1四端開爾文測試電纜，但精度由TH2811D的0.2%改為0.25％，內阻恒定100歐姆。
|
測量功能 |
||
|
測試參數 |
L-Q, C-D, R-Q, |Z|-Q |
|
|
基本準確度 |
0.25% |
|
|
等效電路 |
串聯, 并聯 |
|
|
量程方式 |
自動, 保持 |
|
|
觸發方式 |
內部 |
|
|
測試速度(1kHz) (次/秒) |
快速:12,中速:5.1,慢速:2.5 |
|
|
校準功能 |
開路 / 短路,掃頻清零 |
|
|
測試端配置 |
5端 |
|
|
測試信號 |
||
|
測試信號頻率 |
100Hz,120Hz,1kHz,10kHz,±0.01% |
|
|
輸出阻抗 |
100 Ω |
|
|
測試信號電平 |
0.3Vrms, 1Vrms |
|
|
測量顯示范圍 |
||
|
|Z|, R |
0.1 mΩ — 99.99 MΩ |
|
|
C |
0.01pF — 99999μF |
|
|
L |
0.01μH — 99999H |
|
|
D |
0.0001 — 9.9999 |
|
|
Q |
0.0001 — 9999.9 |
|
|
顯示 |
||
|
顯示方式 |
直讀,帶背光大字符LCD顯示 |
|
|
顯示器 |
主、副參數：5位 |
|
|
一般技術指標 |
||
|
工作溫度、 濕度 |
0℃-40℃,≤75%RH |
|
|
電源 要求 |
電壓 |
198V-242V |
|
頻率 |
47.5Hz-63Hz |
|
|
功耗 |
≤20VA |
|
|
體積 |
310(W)×108(H)×375(D) |
|
|
重量 |
3.7kg |
|
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 四端Kelvin測試線 | TH26004S-1 | ||||
